在消費電子行業，產品包裝不僅關乎開箱體驗，更是確保高精密產品安全抵達消費者的第一道防線。以無人機、高端游戲手柄、微單相機為代表的高價值電子產品，其包裝內常采用發泡聚乙烯（EPE）、發泡聚丙烯（EPP）或模塑紙漿等緩沖材料，它們需要吸收來自物流分揀、跌落和碰撞的能量。某頭部無人機品牌在將其新一代折疊無人機推向全球市場時，雖然使用了昂貴的定制化EPP內襯，卻仍收到一定比例的“運輸導致云臺卡滯或鏡頭松脫”的售后投訴。開箱檢查發現，內襯無明顯永久變形，但產品內部精密的機電結構似乎已受到不可見的沖擊損傷。

一、 具體問題：隱性沖擊傳遞與緩沖材料的能量管理

該無人機采用高強度EPP內襯進行“懸浮式”全包裹保護。常規的包裝測試（如邊角跌落、振動）均顯示保護充分。然而，針對故障機型的分析表明，內部云臺電機固定支架或鏡頭對焦機構出現了微觀的塑性變形或螺絲預緊力喪失。包裝工程師推測問題核心：在經歷某些特定角度或形式的沖擊時，現有EPP內襯未能將沖擊能量充分吸收并轉化為自身形變，而是將過多的能量傳遞給了產品內部最脆弱的部位。 他們面臨一個量化挑戰：如何評估不同密度、不同結構（如異形開孔）的EPP內襯在吸收瞬時、集中沖擊方面的效率差異？

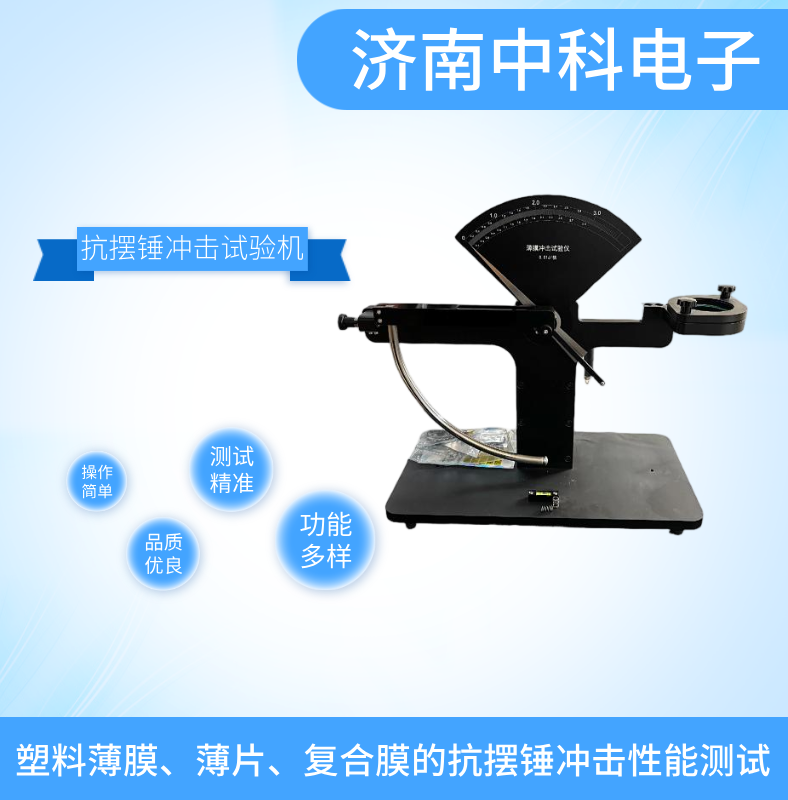

二、 應用BCJ-01抗擺錘沖擊試驗機進行的緩沖效能量化測評

企業包裝實驗室引入了BCJ-01抗擺錘沖擊試驗機，并創新性地將其用作評估緩沖材料能量吸收效率與沖擊力衰減能力的精密工具。

1. 建立“緩沖效能”量化測試模型

測試方法：實驗室設計了一個雙層測試結構。下層為待測的EPP內襯試樣（裁切或直接使用關鍵支撐部位），上層放置一個已知重量、底部平整的剛性“模擬負載塊”（質量與無人機核心模組相當）。將BCJ-01的沖頭（Φ12.7mm）對準負載塊中心上方進行沖擊。關鍵創新在于，儀器記錄的是沖頭消耗的總能量，而這個能量被分解為兩部分：1）使緩沖材料產生塑性形變所吸收的能量；2）未能被吸收而傳遞給負載塊的剩余能量。

間接量化傳遞能量：通過高速攝影和負載塊底部的微型加速度傳感器，可以估算傳遞的沖擊力峰值和加速度。吸收能量占比越高、傳遞加速度越低，表明材料緩沖效能越好。

2. 對比不同材料與結構方案的性能

測試對象：測試了三種方案：A）現用高密度實心EPP；B）較低密度但帶有微孔結構的EPP；C）與現用密度相同但設計有局部潰縮結構的EPP。

關鍵數據發現：

方案A（現用）：沖頭總能量消耗高（材料本身硬，形變抗力大），但加速度傳感器顯示傳遞加速度也較高。表明材料雖然自身堅固，但“硬碰硬”，能量吸收轉化效率不高，較多能量被傳遞。

方案B（低密度微孔）：總能量消耗中等，傳遞加速度最低。其微孔結構在沖擊瞬間塌陷，有效吸收了能量。

方案C（潰縮設計）：總能量消耗與方案A相近，但傳遞加速度顯著低于A，略高于B。其局部結構發生了可控的壓潰，定向吸收了沖擊能量。

結論：方案B在吸收特定能量沖擊時，對產品的保護性最佳。方案C也優于現用的方案A。

3. 關聯失效分析與設計優化

模擬驗證：根據BCJ-01測試數據，團隊使用方案B的EPP制作了新的內襯樣件，并將其用于包裝完整的無人機工程樣機，進行模擬投訴物流場景的針對性沖擊測試（如側面局部撞擊）。

結果：使用新內襯的樣機，其內部云臺支架的應變傳感器讀數顯著低于使用原內襯的樣機，證實了改進的有效性。

三、 數據驅動的包裝設計迭代與供應鏈管控

憑借BCJ-01測試提供的量化緩沖效能數據，企業系統性地改進了其包裝體系。

包裝結構設計優化：

果斷將內襯材料從高密度實心EPP更換為特定密度的微孔結構EPP。同時，在產品與內襯接觸的關鍵受力點（對應內部精密部件位置），依據測試數據進一步優化了接觸面積和曲面形狀，以實現最佳的力分散效果。

制定供應商材料性能圖譜：

將BCJ-01的“能量吸收-傳遞加速度”測試方法及性能要求，寫入EPP材料的采購技術規格書。要求供應商不僅提供密度、硬度數據，還必須提供其材料在標準測試條件下的緩沖效能曲線。

建立關鍵部件的來料與生產監控點：

對內襯注塑模具的每個型腔周期生產出的首件，定期進行BCJ-01緩沖效能抽檢，監控材料發泡均勻性和長期穩定性。

對于不同批次的基礎EPP粒子，也要求供應商提供采用該測試方法驗證的批次一致性報告，從源頭確保緩沖性能的穩定。

四、 實施成效與戰略延伸

更換優化后的內襯方案投入市場后，與該類運輸隱性沖擊相關的售后投訴率下降了70%以上。此案例的價值遠超解決單一問題：

建立了包裝保護的“能量管理”設計理念：企業認識到，優秀包裝設計的核心是精準的能量管理，而非單純追求材料的強度。BCJ-01測試成為了實現這一理念的關鍵量化工具。

賦能了精準的成本與性能平衡：通過數據，明確了在何處必須使用高緩沖效能材料，在何處可使用標準材料，避免了“過度包裝”，實現了降本增效。

形成了可復用的技術資產：這套測試與設計優化方法被成功復制到該品牌旗下的運動相機、手持云臺等其他產品線的包裝開發中，提升了整體產品線的品質形象。

此案例表明，對于保護內含精密機構的電子產品，其包裝評估需從“防止外觀損壞”上升到 “控制內部沖擊傳遞” 的微觀力學層面。BCJ-01抗擺錘沖擊試驗機在本案例中扮演的角色，從一個簡單的“材料強度測試儀”，升華為了一個 “包裝系統能量管理分析儀” 。它通過可重復的瞬時沖擊，揭示了不同緩沖結構在能量分配上的根本差異，從而將包裝設計從基于經驗的“藝術”，轉變?yōu)榛跀?shù)據的“精密工程”，確保了科技產品從工廠到用戶手中復雜旅程的最終安全。
